CASES
塗料の水蒸気透過性試験事例
はじめに
塗膜の水蒸気バリア性能は、製品の寿命や信頼性を決定づける重要な要素です。しかし、「液状の塗料が塗膜になった際の、本来のバリア性能を正確に評価したい」というニーズに対して、これまでの試験サービスでは、お客様ご自身による均一なシート状サンプルの作製が前提となることが少なくありませんでした。しかし、この「シートサンプル作成」の工程が、開発や品質保証の現場で大きな負担となっているのではないでしょうか？ 塗料の粘度や乾燥特性に合わせた基材選定、適切な塗布方法の検討、そして十分な乾燥・養生期間の確保など、専門的な知識と専用の設備やスペースが求められます。これらの作業は、本来の塗料開発や品質改善業務から貴重な時間と労力を奪い、試験実施までのリードタイムを長期化させていると感じていらっしゃるかもしれません。
この度、当社では、お客様の液状塗料の特性を最大限に活かし、専門的な知見に基づいて高品質な塗膜を作製します。さらにJIS Z 0208に準拠した厳密な水蒸気透過性試験までを一貫して提供することで、貴社製品が持つ真の防錆・水蒸気バリア性を客観的に評価し、市場における信頼性向上と競争力強化に貢献します。
水蒸気透過性の試験用シートサンプル作成
錆止めスプレー塗装で、錆を引き起こす水蒸気をどのくらい通しにくいのかを検証しました。実際の使用を模擬して基材に塗装し、乾燥後に基材を溶かして自立塗膜のシートサンプルを作成しました。
塗料種類：市販油性スプレー塗料 (アクリルシリコン)
塗布方法：スプレー塗布
基材：水溶性シート
乾燥方法：室温
乾燥・養生時間：1日

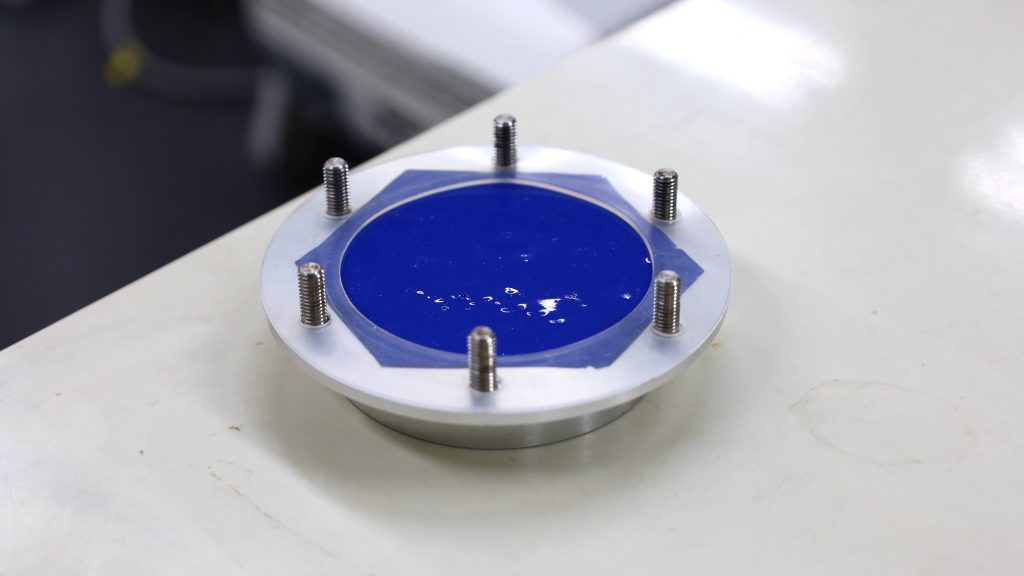

水蒸気透過性の試験方法
JIS Z 0208に基づき、高湿環境下における水蒸気の浸入を重量比較により評価しました。
試験温度：40 ℃
試験湿度：90 %RH
吸湿材量：20 g
試験時間：120 時間
水蒸気透過性の試験結果
| 水蒸気透過度 | (g/m2・24h) |
| 試験用シートサンプル (n数=3) | 47 |
水蒸気透過性評価の用途
当社の水蒸気透過性評価は、液状塗料からお預かりし、シートサンプル作成から評価までをワンストップで提供いたします。お客様のサンプル作成の手間を大幅に削減します。
- 納入先から競合品との比較評価の要求があった
- 開発品と従来品を比較検証したい
- 高温高湿環境下でのバリア性能評価がしたい
油性塗料、シリコン系塗料など、様々な種類の液状塗料に対応可能です。まずはご相談ください。
関連事例
JIS法では評価できない成形品を、自社開発治具で評価致します。
シート状でない大型試料の水蒸気透過性を評価致します。
JIS Z 0208に基づく水蒸気透過性評価を致します。
