レーザーラマン分光光度法による炭素材料の評価
はじめに
レーザーラマン分光光度法は、物質の同定だけでなく、炭素材料の構造分析にも有効です。

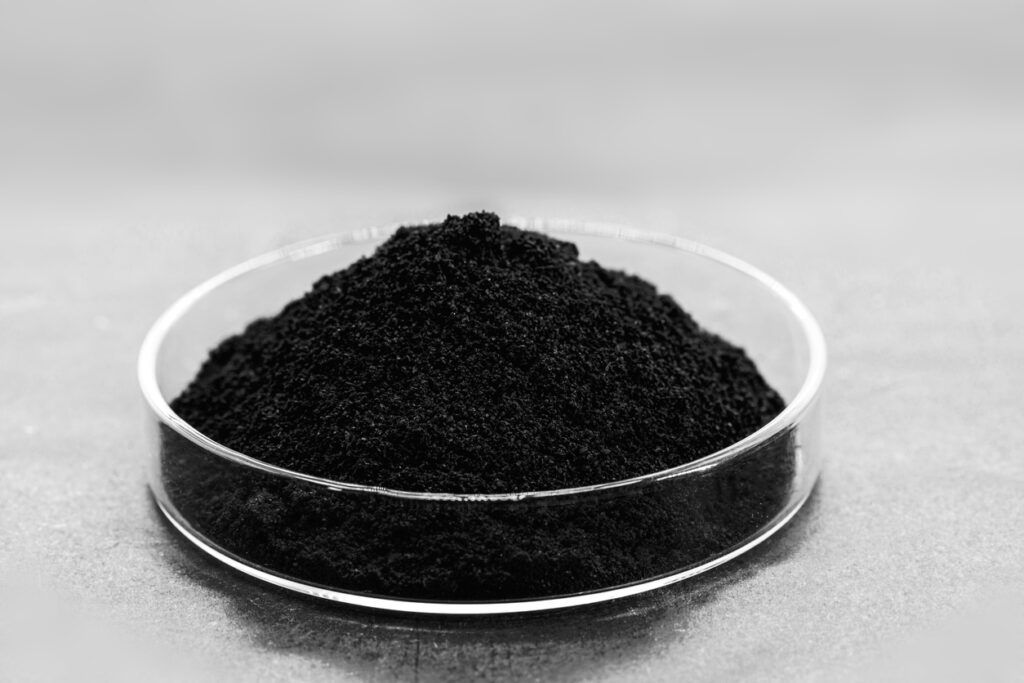

外観写真・分析概要
DLC、フラーレン、グラファイト、カーボンナノチューブ、ダイヤモンドは良く知られた炭素材料です。炭素材料のラマンスペクトルには、1360 cm-1付近と1580 cm-1付近にラマンピークがあり、それぞれＤバンド、Gバンドと呼ばれています。炭素材料の構造により、この2つのピークの強度比やバンド幅、ピーク位置が変化することから、種々の炭素材料の評価に用いられます。
 |
 |

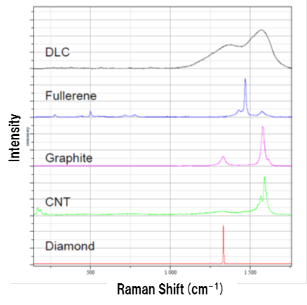

Fig.1 炭素材料別ラマンスペクトル
分析結果

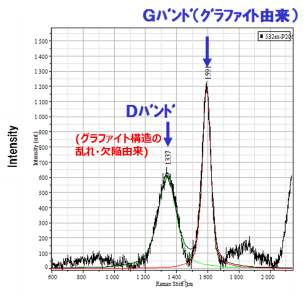

Fig.2 ラマンスペクトル
Fig.2は、炭素材料(グラファイト)のラマンスペクトルです。スペクトルには、グラファイトに共通して現れるGバンドとグラファイト構造の乱れ・欠陥に起因するＤバンドが見られます。DバンドとGバンドのピーク強度比や半値幅から、グラファイトの結晶性や品質を評価することができます。
Table 1 DバンドとGバンド
| ラマンシフト値 | ピーク積分値 | 半値幅 (cm-1) |
R値 |
| Dバンド(1337 cm-1) | 110387 | 136 | 1.07 |
| Gバンド(1591 cm-1) | 103065 | 66 |
