はじめに

近年、環境問題への意識の高まりから、ハロゲンフリー (ハロゲンを含まない材料)への転換が進められています。
抵抗加熱式石英管燃焼-イオンクロマトグラフ法にて材料のハロゲンを測定することができます。例として、携帯、パソコン (新型)、パソコン (旧型)に搭載されている電子基板を取り出しハロゲンフリーであるかを確認できます。

外観写真・分析概要分析結果用途例関連規格

外観写真・分析概要

試料を燃焼させて発生したガスを捕集液にトラップし、イオンクロマトグラフ法にて測定を行いました。

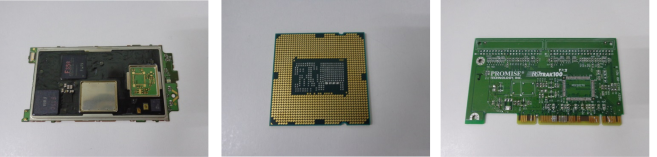

取り出した電子基板（携帯電話　パソコン） Fig.1　携帯 Fig.2　パソコン (新型) Fig.3　パソコン (旧型)

分析結果

Table 1　電子基板ハロゲン含有量

項目	含有量（wt%）
項目	携帯	パソコン(新型)	パソコン(旧型)
塩素 (Cl)	0.03	0.01	0.05
臭素 (Br)	0.002未満	0.002未満	5.64
塩素 (Cl)＋臭素 (Br)	0.03	0.01	5.69

規格のハロゲンフリーの共通定義：
・塩素 (Cl)　含有率：0.09 wt％ (900 ppm)以下
・臭素 (Br)　含有率：0.09 wt％ (900 ppm)以下
・塩素 (Cl)及び臭素 (Br)　含有率総量：0.15 wt％ (1500 ppm)以下

詳細はTable 1を参照下さい (規格超過を赤字で表示しています)。
以上の結果より、携帯とパソコン (新型)はハロゲンフリーであることが確認できました。
パソコン (旧型)はハロゲンフリーではないことが確認できました。

用途例

CFRPの含有ハロゲン分析
樹脂・セラミックスの含有ハロゲン分析
はんだ材料の含有ハロゲン分析
RPFの含有ハロゲン分析
