CASES

ブラインド腐食の原因究明

分析メニュー

全ての分析メニュー解析・信頼性評価試験環境調査・分析

分析事例

全ての分析事例信頼性評価試験微量成分分析ガス評価異物・コンタミ分析組成分析・構造解析表面・断面分析その他の受託分析石綿 (アスベスト)調査・分析土壌調査・分析水質分析大気測定産廃分析作業環境測定その他環境調査・分析

お電話でのお問い合わせ

0120-75-2036

平日
8:30-17:00

現状把握仮説と分析提案分析結果

現状把握

遮光ブラインドの塗装剥がれの原因を調査するため、ヒアリングによる現状把握を実施した。

・剥がれた塗装は白色粉末だった
・ブラインド両面、特にエッジ部で塗装が剥がれている
・太陽が当たらない面でも塗装が剥がれている
・酸を扱う部屋に設置され、10年以上経過している
・酸を扱わない部屋に同時期に設置された同型のブラインドには塗装剥がれはなかった

Fig.1　ブラインドの塗装剥がれ　

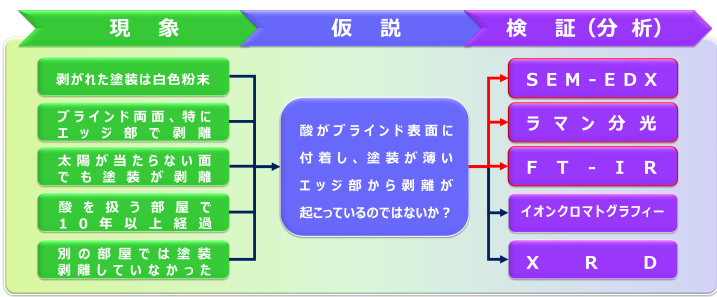

Fig.2 仮説と分析提案 Fig.2　仮説と分析提案

・エッジ部の塗装は薄い
・遮光ブラインドの母材はアルミニウム(Al)
・剥離した塗装から、塩素(Cl)、フッ素(F)が検出
・塗装は、アクリル塗装で、酸化劣化していた
・白色顔料は、ルチル型チタン(TiO₂)

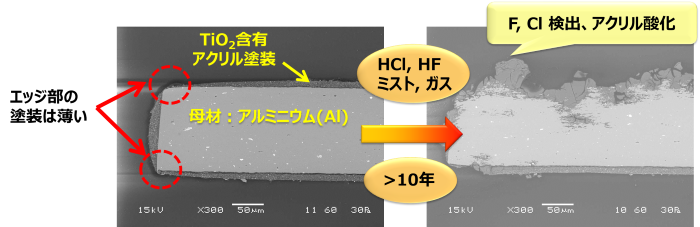

Fig.3 ブラインド断面のSEM画像 Fig.3　ブラインド断面のSEM画像

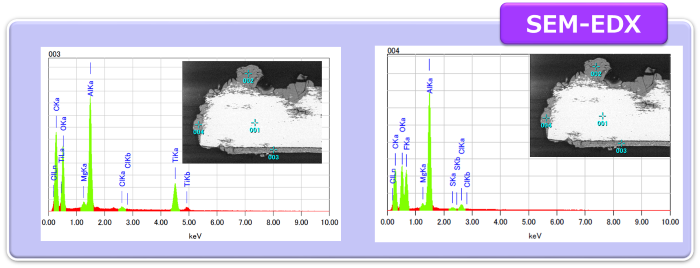

Fig.4 SEM-EDX Fig.4　SEM-EDX

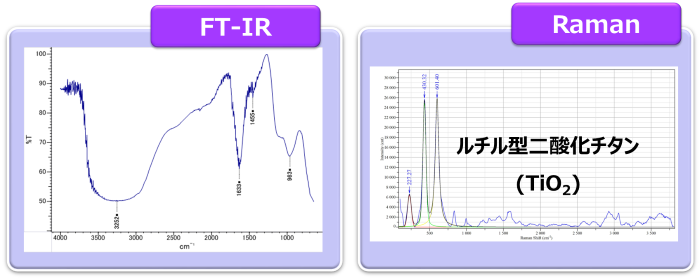

Fig.5 FT-IR,Raman Fig.5　FT-IR, Raman

お問合せフォーム
